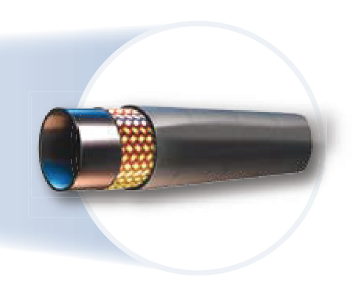

Рукав высокого давления с одной оплеткой 1SN EN 853

Рукав высокого давления с одной оплеткой 1SN EN 853
Увеличить

Рукав выcокого давления 1SN DIN EN 853

 Внутренний слой: маслостойкая синтетическая резина

 Усиление: 1 слой стальной проволочной оплётки

 Наружный слой: синтетическая резина, стойкая к истиранию

 Рабочая температура: от -40°С до +100°С (+120°С макс.)

Параметры гидравлических рукавов 1SN

Код  Наименование Номинал. D Внутр. D D по наруж. оплётке Наруж. D Рабочее давление Разрывное давление Радиус изгиба Масса
мм дюйм мм мм мм атм psi атм мм кг/м
TH1SN03 Рукав 1SN 3/16" 5 3/16 4,8 9,5 11,5 250 3620 1000 90 0,180
TH1SN04  Рукав 1SN 1/4" 6 1/4 6,4 11,1 13,1 225 3260 900 100 0,230
TH1SN05  Рукав 1SN 5/16" 8 5/16 7,9 12,7 14,7 215 3110 860 115 0,280
TH1SN06  Рукав 1SN 3/8" 10 3/8 9,5 15,1 17,1 180 2610 720 130 0,360
TH1SN08  Рукав 1SN 1/2" 12 1/2 12,8 18,2 20,2 160 2320 640 180 0,430
TH1SN10  Рукав 1SN 5/8" 16 5/8 16,0 21,4 23,4 130 1880 520 200 0,510
TH1SN12  Рукав 1SN 3/4" 19 3/4 19,0 25,4 27,4 105 1520 420 240 0,620
TH1SN16  Рукав 1SN 1" 25 1 25,4 33,3 35,3 88 1270 352 300 0,935
TH1SN20  Рукав 1SN 1-1/4" 31 1-1/4 31,8 40,5 42,9 63 910 252 420 1,300
TH1SN24  Рукав 1SN 1-1/2" 38 1-1/2 38,1 47,0 50,1 50 720 200 500 1,550
TH1SN32  Рукав 1SN 2" 51 2 50,8 60,2 63,4 40 580 160 630 2,300

Рукава оплеточной конструкции Оплеточные РВД - самые распространенные рукава высокого давления. С апреля 1997 года изготовление резиновых рукавов с металлическими оплетками регламентируется в Европе специальными общеевропейскими стандартами ЕN 853 и ЕN 857. Эти стандарты регламентируют производство РВД, предназначенных для работы с гидравлическими жидкостями по ISO 6743-4 в диапазоне от -40 до +100 С, а также для эмульсий масла и воды в диапазоне от -40 до +70 С. Эти требования вполне приемлемы и для наших РВД, т.к. в российских гидроприводах, как правило, используются рабочие жидкости, соответствующие данному ISO.

 Существует четыре типа РВД этого стандарта. Типы 1ST и 2ST - это РВД с одной и двумя металлическими оплетками из латунированной проволоки. По своей конструкции и важнейшим показателям эти рукава высокого давления близки к требованиям ГОСТ 6286-73. Типы 1SN и 2SN повторяют конструкцию РВД 1ST и 2ST, но имеют более тонкий наружный слой резины, что позволяет производить армирование рукавов высокого давления без предварительной зачистки наружного резинового слоя РВД.
