Штуцер стандарта BSP
Заказать товар
Задать вопрос
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос

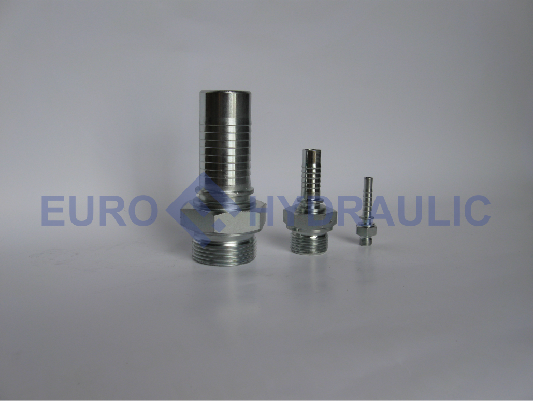

Штуцер bsp - соединение с наружной резьбой типа AGR, внутренний конус 60 градусов. Применяется для опрессовки рукавов высокого давления как оплеточного рукава высокого давления 1SN/2SN, 1SC/2SC, так и навивочного рукава РВД 4SP, 4SH. На оплеточных типах рукавов при установке арматуры не требуется зачистка (окорка) шланга. При установке арматуры на навивочных РВД 4SP/4SH необходима дополнительная зачистка рукава.
| Код | Размеры рукава | Резьба | Размеры фитинга | Давление | ||||
| DN | inches | код | F | CH | A | L | bar | |
| MG0302 | 5 | 3/16” | 03 | 1/8” | 14 | 20.5 | 45 | 415 |
| MG0304 | 5 | 3/16” | 03 | 1/4” | 19 | 26 | 51 | 415 |
| MG0402 | 6 | 1/4” | 04 | 1/8” | 14 | 20.5 | 49 | 415 |
| MG0404 | 6 | 1/4” | 04 | 1/4” | 19 | 27 | 55 | 450 |
| MG0406 | 6 | 1/4” | 04 | 3/8” | 22 | 29 | 57 | 450 |
| MG0408 | 6 | 1/4” | 04 | 1/2” | 27 | 32 | 60 | 450 |
| MG0504 | 8 | 5/16” | 05 | 1/4” | 19 | 27 | 55 | 350 |
| MG0506 | 8 | 5/16” | 05 | 3/8” | 22 | 29 | 57 | 350 |
| MG0508 | 8 | 5/16” | 05 | 1/2” | 27 | 32 | 60 | 350 |
| MG0604 | 10 | 3/8” | 06 | 1/4” | 19 | 27 | 57 | 450 |
| MG0606 | 10 | 3/8” | 06 | 3/8” | 22 | 29 | 59 | 450 |
| MG0608 | 10 | 3/8” | 06 | 1/2” | 27 | 32 | 62 | 450 |
| MG0806 | 12 | 1/2” | 08 | 3/8” | 19 | 29 | 62 | 415 |
| MG0808 | 12 | 1/2” | 08 | 1/2” | 27 | 33 | 66 | 415 |
| MG0810 | 12 | 1/2” | 08 | 5/8” | 30 | 34.5 | 67.5 | 415 |
| MG0812 | 12 | 5/8” | 08 | 3/4” | 32 | 36 | 69 | 415 |
| MG1008 | 16 | 5/8” | 10 | 1/2” | 27 | 33 | 69 | 350 |
| MG1010 | 16 | 5/8” | 10 | 5/8” | 30 | 34.5 | 70.5 | 350 |
| MG1012 | 16 | 3/4” | 10 | 3/4” | 32 | 36 | 72 | 350 |
| MG1208 | 20 | 3/4” | 12 | 1/2” | 27 | 34 | 75 | 350 |
| MG1210 | 20 | 3/4” | 12 | 5/8” | 30 | 36 | 77 | 350 |
| MG1212 | 20 | 3/4” | 12 | 3/4” | 32 | 37 | 78 | 350 |
| MG1216 | 20 | 3/4” | 12 | 1” | 38 | 40 | 80 | 350 |
| MG1612 | 25 | 1” | 16 | 3/4” | 32 | 38 | 93 | 280 |
| MG1616 | 25 | 1” | 16 | 1” | 38 | 40 | 95 | 280 |
| MG1620 | 25 | 1” | 16 | 1.1/4” | 50 | 45 | 100 | 280 |
| MG2020 | 32 | 1.1/4” | 20 | 1.1/4” | 50 | 46 | 106 | 210 |
| MG2024 | 32 | 1.1/4” | 20 | 1.1/2” | 55 | 46 | 107 | 210 |
| MG2424 | 40 | 1.1/2” | 24 | 1.1/2” | 55 | 46 | 117 | 185 |
| MG2432 | 40 | 1.1/2” | 24 | 2” | 70 | 53 | 124 | 185 |
| MG3232 | 50 | 2” | 32 | 2” | 70 | 54 | 134 | 185 |
